LZZBW-10GY電流互感器技術參數

本型電流互感器分為單變比和雙變比；雙變比在一次進行換接，以滿足電網不同容量的需求。

1、產品性能符合標準GB1208-2006《電壓互感器》

2、額定絕緣水平：12/42/75kV

3、表面爬電距離：滿足II級污穢等級

4、額定一次電流：?jiǎn)巫儽刃鸵淮坞娏鳛?0~600A、雙變比型一次電流為2×5~2x300A；額定二次電流：5A或1A

5、負荷功率因素：COSΦ=0.8（滯后）

6、儀表保安系數FS≤10

7、環境溫度：-30度~+40度。

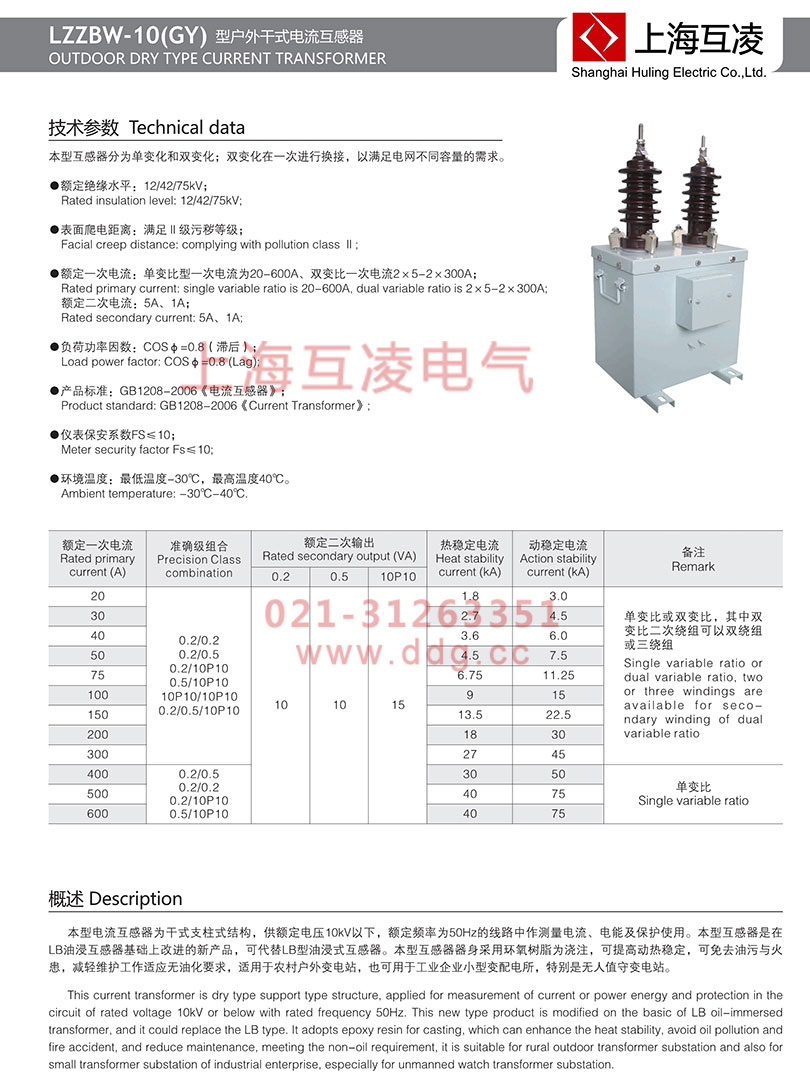

LZZBW-10GY電流互感器參數表

型號	額定一次電流(A)	準確級組合	額定二次輸出(VA)			熱穩定電流(kA)	動穩定電流(kA)	備注
			0.2	0.5	10P10
LZZBW-10GY	20	0.2/0.2 0.2/0.5 0.5/0.5 0.2/10P10 0.5/10P10 0.2S/0.5/10P10	0.2	0.5	10P10	1.8	3.0	單變比或雙變比 其中雙變比二次繞組可以雙繞組或三繞組
	30					2.7	4.5
	40					3.6	6.0
	50					4.5	7.5
	75					6.75	11.25
	100					9	15
	150					13.5	22.5
	200					18	30
	300					27	45
	400	0.2/0.5 0.2/0.2 0.2/10P10 0.5/10P10				30	50	單變比
	500					40	75
	600					40	75

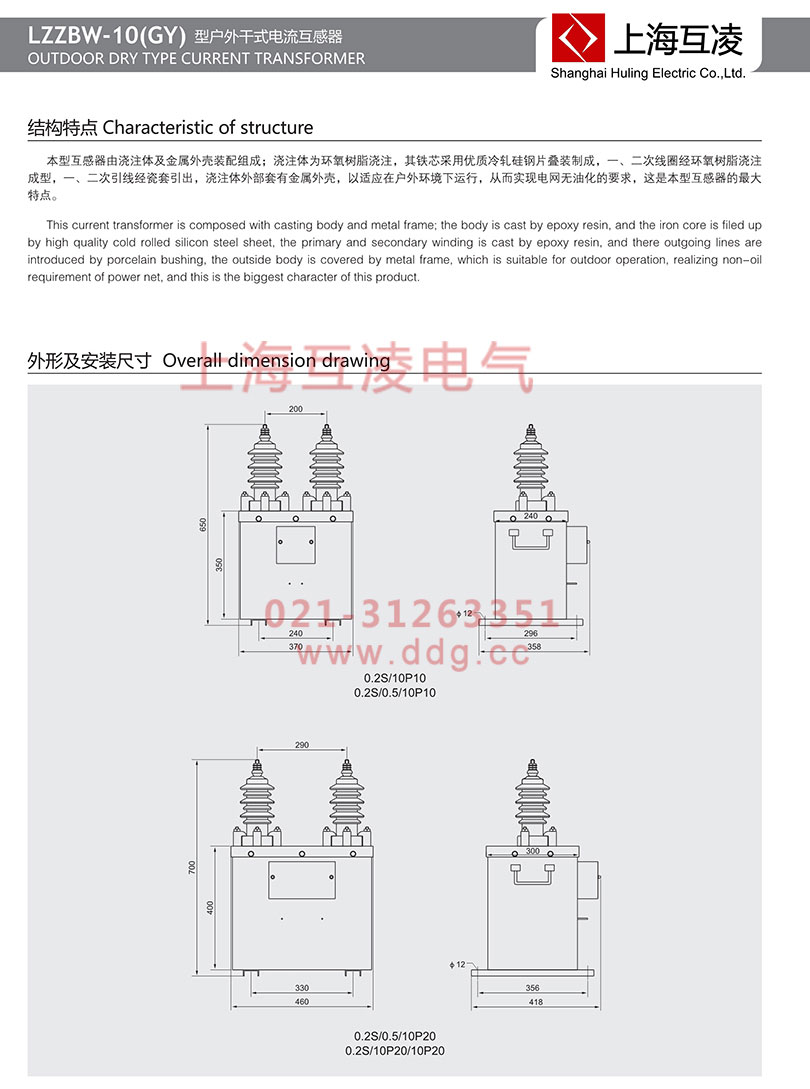

LZZBW-10GY電流互感器選型

LZZBW-10GY電流互感器原理

電流互感器通常由硅鋼環形磁芯組成，該磁芯纏繞多圈銅線。載有初級電流的導體穿過環。因此，電流互感器的主要部分由一個“轉彎”組成。主繞組可能是電流互感器的一個永久性部件，也就是一個用來傳輸電流通過鐵芯的銅棒。窗式電流互感器也很常見，它可以使電路電纜穿過鐵芯開口的中間以提供單匝初級繞組。為了提高準確度，主導體應該位于光圈的中心。

電流互感器用于高壓變電站和電網的保護，測量和控制。電流互感器可以安裝在開關設備內或設備套管內，但常常使用獨立式戶外電流互感器。在開關站內，帶電電流互感器的外殼大部分在線電壓下通電，并且必須安裝在絕緣子上。在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

LZZBW-10GY電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。交變電流在初級產生的交變磁場在芯，然后誘導次級交流電流。初級電路很大程度上不受CT插入的影響。精確的電流互感器需要在初級和次級之間緊密耦合，以確保次級電流在寬電流范圍內與初級電流成正比。次級電流是初級電流（假設一次轉一次）除以次級匝數。

LZZBW-10GY電流互感器型號含義

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—?dú)怏w絕緣介質；W—與微機保護專用<

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

例如：LZZBW-10GY表示支柱環氧樹脂澆注式帶保護級電流互感器，額定電壓10kV。
