什么是剩余電流互感器
剩余電流互感器英文名稱：residualcurrenttransformer定義：用作變換剩余電流的一個或三個連接成一組的電流互感器。
余電流互感器也稱漏電電流互感器。與零序電流互感器原理相似，零序電流互感器一般適合于TN接地系統，而剩余電流互感器保護動作整定電流可以從mA級到A級，有相當高的動作靈敏性，因此剩余電流保護裝置對于TT、IT、TN﹣STN﹣C-S系統接地系統均可適用。安裝時A、B、C三相導線與N線一起穿過一個剩余電流互感器。
剩余電流互感器原理
剩余電流互感器常常于剩余電流式電氣火災監控探測器搭配使用，用于對漏電電流（即剩余電流）的檢測，其是一種特殊的變壓器，它是由線圈和鐵芯組成。原理是基于基爾霍夫電流定律：流入電路中任一節點的復電流的代數和等于零。在線路與電氣設備正常的情況下，各相電流的矢量和等于零，剩余電流互感器的二次側繞組無信號輸出；當發生接地故障時的各相電流的矢量和不為零，故障電流使剩余電流電流互感器的環形鐵芯中產生磁通，二次側繞組就會發出信號，當電氣火災監控探測器接收到信號后就會發出報警。
剩余電流互感器作用
剩余電流互感器保護動作整定電流可以從mA級到A級，靈敏度非常高，因此能夠檢測到電氣線路中漏電電流細微的變化。用于提取被監測線路的剩余電流信號，可以連續探測對地系統的漏電流，可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量，并可以同時實現對三相系統的電量監視等用途。當電氣線路中出現漏電電流時，就會帶動脫扣裝置，切換供電網絡，達到接地故障保護的目的。

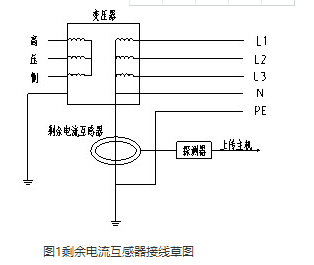

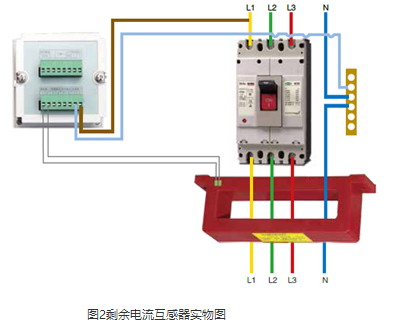

接線方法只需將電網中的相線和N線穿過剩余電流互感器即可，如下圖1草圖和圖2實物圖
剩余電流互感器的安裝位置
剩余電流互感器應該安裝在便于檢修的地方，盡量遠離強磁場?；ジ衅鞯陌惭b沒有方向問題，互感器可以直接掛在線纜上，也可以固定在配電箱中。
剩余電流互感器安裝與開關斷路器的上端或下端并不會影響被保護線路的監控。但為了以后檢修方便，安裝于開關的下端口處較好，在斷電檢修時不必將上級開關斷電，只需本級開關斷開即可檢修。
接線注意事項
1、在接線前務必分清電網中的相線，N線以及PE線，否則會出現問題，導致測量的數據不夠準確，引起誤報。
2、相線和N線必須一同穿過剩余電流互感器，PE線不能穿過互感器，也會影響電路參數的偏差，需謹慎對待。
3、若N線未與相線一起穿過互感器，一旦三相負載不平衡，N線將有電流流過，探測器檢測到電流信號，出現誤操作現象。
4、如果PE線同N線及相線一起穿過互感器，也會造成監控探測器的出錯報警，嚴重影響其工作的正常運行。
5、不同回路間的N線不得多點相連或重復接地，否則會造成誤動作，出現漏電電流值過大而出現報警，大部分是由此原因造成的。
正確的接線方法才能夠使得火災監控探測器的正常運行，有效的預防電氣火災的發生。
零序電流互感器與剩余電流互感器的區別
零序電流保護與剩余電流保護（亦稱漏電電流保護）。這兩種電流保護的基本工作原理相同，都是基于基爾霍夫電流定律，但使用范圍、安裝等要求卻有所不同。零序電流保護一般適合使用于TN接地系統。因?yàn)楫?dāng)發生一相接地時，對TN-S系統Id回路阻抗包括相線阻抗Z1，PE線阻抗ZPE和接觸阻抗Zf，即Zs=Z1+ZPE+Zf；對于TN-C系統，Id回路阻抗包括相線阻抗Z1，PEN線阻抗ZPEN和接觸電阻Zf，即ZS=Z1+ZPEN+Zf；對于TN-C-S系統，Id回路阻抗包括相線阻抗Z1，PEN線阻抗ZPEN，PE線阻抗ZPE和接觸電阻Zf，即ZS=Z1+ZPEN+ZPE+Zf，產生的單相接地故障電流Id=220/ZS，明顯大于無故障時的三相不平衡電流，只要整定合適，就可檢測出發生接地故障時的零序電流，以切斷故障回路。而對IT系統，一般均是使用對供電可靠性要求較高、對單相接地不必要立即切斷供電回路、但需發出絕緣破壞監察信號、以維持繼續供電一段時間的工礦企業內的不配出中性線的三相三線配電線路。當單相接地時，該故障線路上流過的零序電流是全系統非故障系統電容電流之和，因而容易檢測出接地故障電流，故可用零序電流保護裝置來監察相對地第一次接地故障。安裝時A、B、C三相導線一起穿過一零序C.T，低壓也可在中性線N上安裝一個零序C.T。
